ICWelt.HCHO 甲醛传感器
1. 产品表述
ICWelt.HCHO 甲醛传感器是一个通用性、小型化模组。利用电化学原理对空气中存在的CH2O 进行探测,具有良好的选择性,稳定性。内置温度传感器,可进行温度补偿;同时具有数字输出与模拟电压输出,方便使用;是将成熟的电化学检测技术与精良的电路设计紧密结合,设计制造出的通用型气体模组。
2. 传感器特点
 一致性好;
 实时响应;
 高灵敏度;
 高分辨率;
 接口丰富;
 低功耗;
 寿命长;
3. 主要应用
空气净化器、新风系统、便携式仪表、空气质量监测设备、空调、智能家居设备等场所。
4. 技术指标

            产品型号

                  ICWelt.HCHO

            检测气体

                        甲醛

            干扰气体

              酒精、一氧化碳等气体

              量程

  0~5ppm

             分辨率

    ≤0.01ppm

            数据输出

       UART(RS232)

             DAC(0~5V/0~20mA)

            工作电压

                 DC 21.5V~25.5V

            工作电流

12~150mA

            休眠电流

 4mA

            响应时间

≤60ms

            工作湿度

 15%~90% RH 无凝露

            工作温度

-5℃~50℃

            储存温度

-5℃~60℃

            使用寿命

   2 年(空气中)

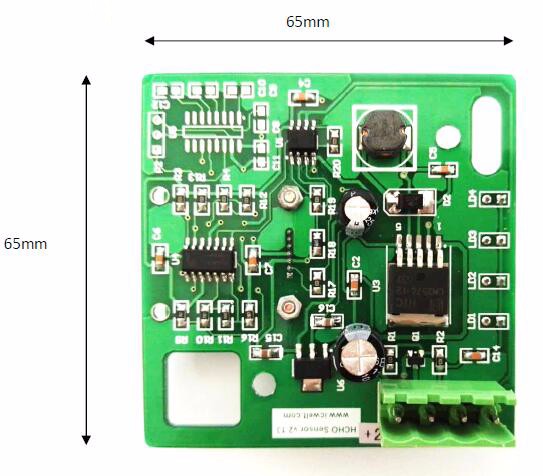

5. 外形尺寸


6. 通讯协议(OPTION)
 串口通讯方式

                 波特率

                    9600

                 数据位

                      8

                 停止位

                      1

                 校验位

                      N


 通讯方式:
主动上传,每一秒发送一次(16 进制)

0

 1

 2

 3

 4

 5

 6

 7

 8

起始位

气体名称

HCHO

单位

ppb

小数位数

气体浓度

高位

气体浓度

低位

满量程高

满量程地

校验值

 0xFF

 0x17

 0x04

 0x00

 0x00

 0x25

 0x13

 0x88

 0x25


气体浓度值=气体浓度高位*256+气体浓度低位
 问答式(16 进制)

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

位

保留

命令

保留

保留

保留

保留

保留

校验

值

 0xFF

 0x01

  0x86

 0x00

  0x00

 0x00

 0x00

 0x00

 0x79


传感器返回格式如下:

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

命令

高位

低位

保留

保留

高位

低位

校验

位



 ug/

 ug/m3





 ppb

  ppb

值

 0xFF

 0x86

 0x00

 0x2A

 0x00

 0x00

 0x00

 0x20

 0x30


气体浓度值=气体浓度高位*256+气体浓度低位
 问答式和主动上传的切换
设置问答模式

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

保留

命令

问答

保留

保留

保留

保留

校验

值

 0xFF

 0x01

  0x78

 0x41

 0x00

 0x00

 0x00

 0x00

 0x46


设置主动上传模式

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

位

保留

命令

上传

保留

保留

保留

保留

校验

值

 0xFF

 0x01

 0x86

 0x40

 0x00

 0x00

 0x00

 0x00

 0x47


 校验和计算
/**********************************************************
* 函数名: unsigned char FucCheckSum(uchar *i,ucharln)
* 功能描述:求和校验(取发送、接收协议的1\2\3\4\5\6\7 的和取反+1)
* 函数说明:将数组的元素1-倒数第二个元素相加后取反+1(元素个数必须大于2)
**********************************************************/
unsigned char FucCheckSum(unsigned char *i,unsigned
char ln)
{
unsigned char j,tempq=0;
i+=1;
for(j=0;j<(ln-2);j++)
{
tempq+=*i;
i++;
}
tempq=(~tempq)+1;
return(tempq);
}
7. 交叉干扰特性

             气体

             浓度

         输出浓度

             氨气

            50ppm

            0ppm

               苯

            100ppm

            0.1ppm

             氯气

            10ppm

            0.1ppm

           一氯甲烷

            5ppm

            0.1ppm

            丙酮

            100ppm

            0.2ppm

          环氧乙烷

            10ppm

            0.5ppm


8. 注意事项
 禁止改动、移位电子元件安装状态。
 模组不可经受过度的撞击或震动。
 传感器建议垂直安装,增长风扇使用寿命
 安装时保证粉尘采集孔空气流通正常
 避免粘性粒子进入传感器,防潮湿,以防影响性能。
9. 电气接线

                                          接线方式

                   标号

                     信号类型

                  +24V

                     直流24V 正

                   GND

                     直流24V 负

                    V+

                     信号输出正

                    V-

                     信号输出负
