ICWelt.VOCSense 传感器 使用说明书

ICWelt.VOCSense

传感器

使用说明书



硬件版本号：1.05a

软件版本号：1.00b240613









无锡市智控科技有限公司

WuXi Intelligent Control Corporation

2021年5月

声   明



本说明书版权属无锡市智控科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用智控科技的系列产品。为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。因此，本公司保留任何产品改进而不预先通知的权力。使用本说明书时，请确认其属于有效版本。同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

无锡市智控科技有限公司

ICWelt.VOCSense传感器

1. 产品表述

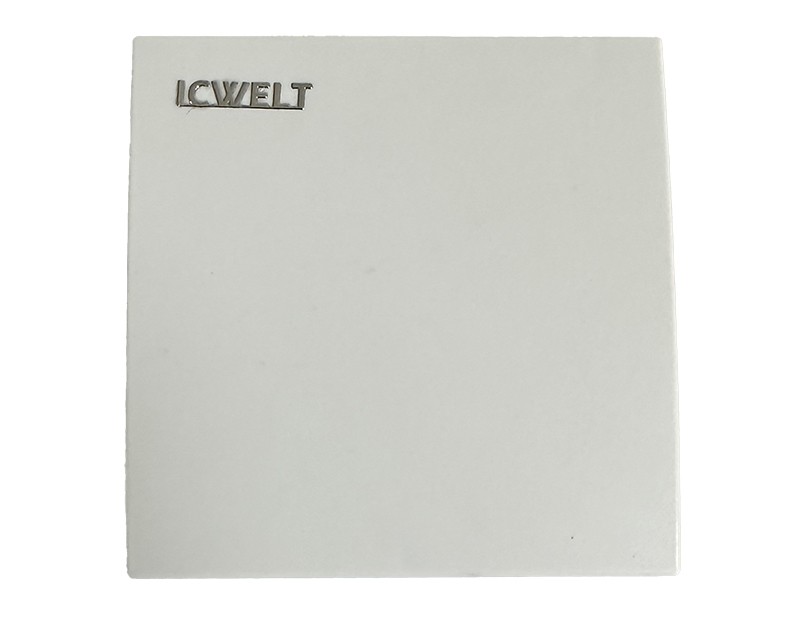

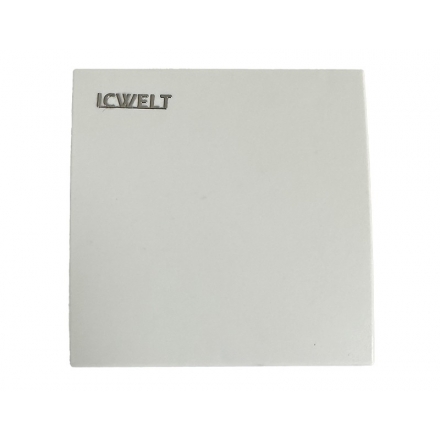

ICWelt. VOCSense传感器是一个多通道模块化空气检测模组。它支持的采集信号包括：VOC、CO2、温度、湿度。通过传感器上的拨码开关，可以对上述传感器进行任意组合设置，达到一个模组多种气体同时采集的需求。该模组内置高性能MCU，能同时高速采集8个模拟信号并对采集的信号进行补偿运算；该模组还具有ModBus协议通讯功能；它还提供了一个无线通讯模块（选件）。该模组具有良好的一致性、稳定性，方便使用。体积小，便于集成。

2. 传感器特点

² 一致性好；

² 实时响应；

² 数据准确；

² 朂小分辨率±20 ppm；

² 接口丰富；

3. 主要应用

空气净化器、新风系统、便携式仪表、空气质量监测设备、空调、智能家居设备等场所。

4. 技术指标

产品型号	ICWelt.VOCSense
检测气体	根据不同的传感器配置而定
数据输出	UART（RS485）/模拟量
工作电压	DC 21.5V～25.5V
工作电流	≤ 100mA
休眠电流	0.05mA
工作湿度	15%～90% RH 无凝露
工作温度	-20℃～40℃
储存温度	-20℃～60℃
使用寿命	2年（空气中）



温度	1、 检测范围：-40~125℃ 2、 介质：空气 3、 传感器类型：半导体数字传感器 4、 分辨率：0.01℃ 5、 测量精度：±0.15℃ 6、 响应时间：5s
VOC	1、检测范围：125-600 ppb 2、介质：空气 3、传感器类型：MEMS传感器 4、分辨率：1 ppb 5、测量精度：5 ppb 6、响应时间：1s（预热15分钟）
CO2	1、检测范围：450-2000 ppm 2、介质：空气 3、传感器类型：MEMS传感器 4、分辨率：1 ppm 5、测量精度：5 ppm 6、响应时间：1s（预热15分钟）
湿度	1、 检测范围：0-99.99% RH 2、 介质：空气 3、 传感器类型：半导体数字传感器 4、 分辨率：1% RH 5、 测量精度：±3% RH 6、 响应时间：8s



5. 外形尺寸及安装方式

L80mm x W80mm x H20mm



安装开孔尺寸：标准86式

安装方式：侧装或者吸顶安装

6. 注意事项

² 禁止改动、移位电子元件安装状态。

² 模组不可经受过度的撞击或震动。

² 安装时保证空气流通正常

² 避免粘性粒子进入传感器，防潮湿，以防影响性能。

7. 电气接线

接线方式
线号	信号类型
1	直流24V正
2	直流24V负
3	RS485 B
4	RS485 A
5	CO2浓度输出+
6	CO2浓度输出-

详见传感器包装盒内接线图纸。

8. 通讯参数

本传感器采用RS485总线，MODBUS RTU协议通讯。

RS485通讯参数为：19200，N，8，1.

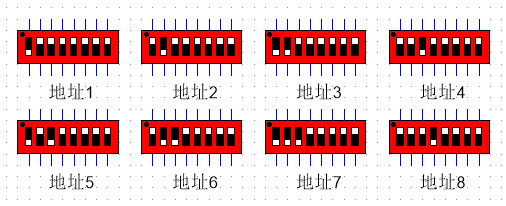

MODBUS地址为板载拨码开关S1，共8位，从1#-128#，用户可根据实际情况选择，默认地址为1；如下所示：



MODBUS寄存器地址：

地址	名称	单位
30001	CO2浓度值	Ppm
30002	VOC浓度值	Ppb
30003	温度	℃ (放大10倍)
30004	湿度	RH %
30005	备用
30006	备用
30007	备用
30008	本机地址值
